一、点亮LED

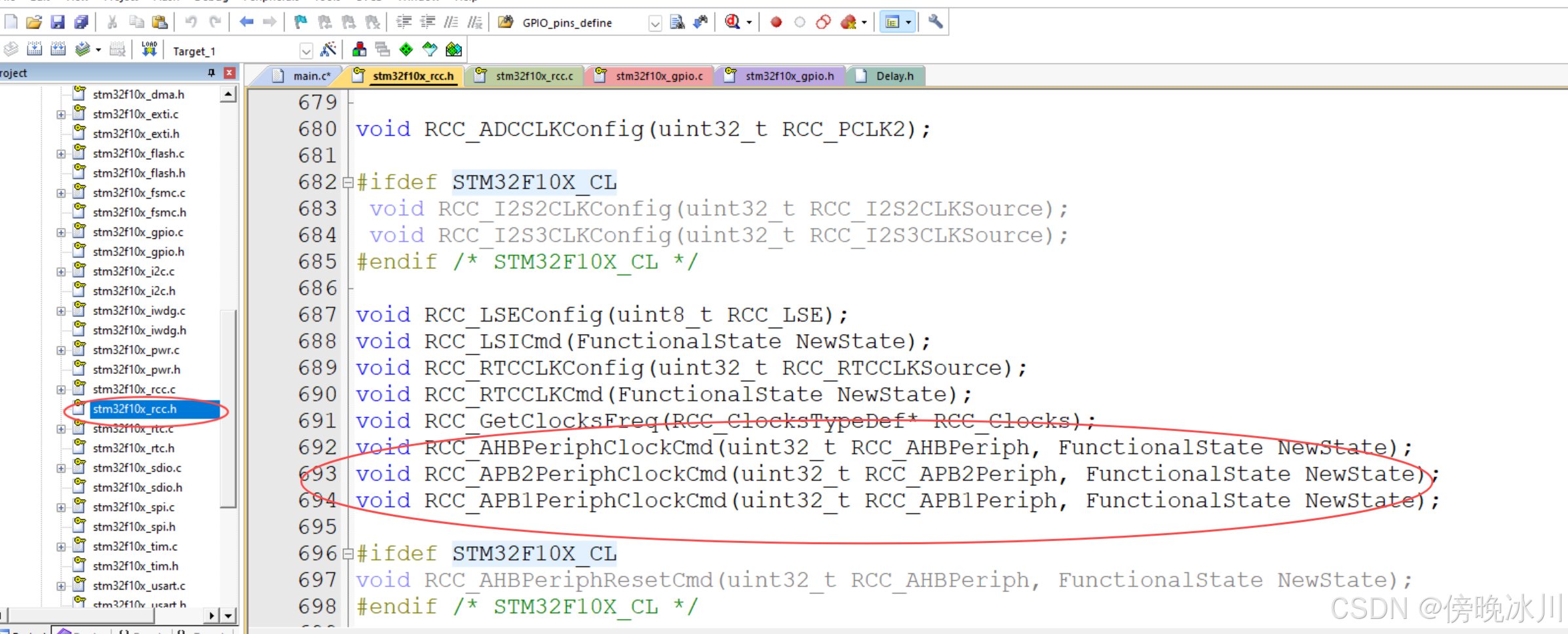

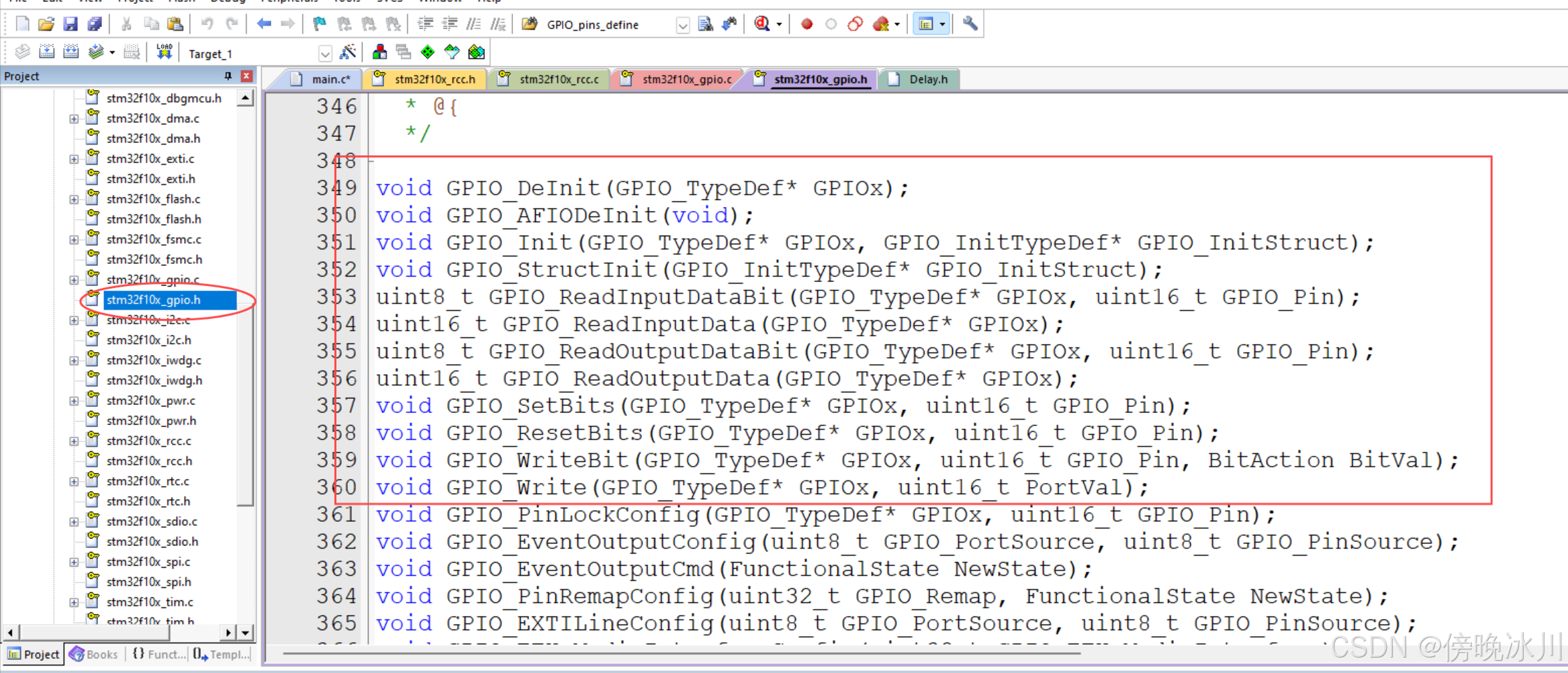

 操作STM32的GPIO需要三个步骤，总共涉及了RCC和GPIO两个外设 ，下图圈出来的函数为最常用的函数

步骤一：使用RCC开启GPIO的时钟

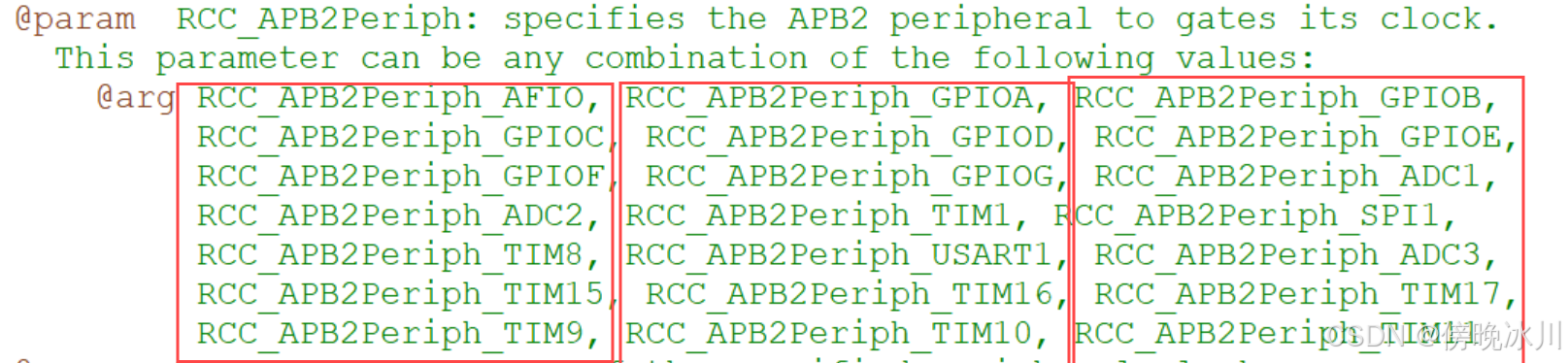

 void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

 作用：开启或关闭APB2 （High Speed APB）外设时钟开关。

步骤二：使用GPIO_Init函数初始化GPIO

 void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

作用： 根据指定初始化GPIOx外设GPIO_InitStruct中的参数。（用结构体参数来初始化GPIO口）

使用说明：先定义一个结构体变量，然后给结构体赋值，最后调用这个函数。这个函数内部就会自动读取结构体的值，然后自动把外设的各个参数配置好。

指定要配置的GPIO引脚。
其中 GPIO InitTypeDef结构体配置信息如下：

typedef struct
{
  uint16_t GPIO_Pin;             /*!< Specifies the GPIO pins to be configured.
                                      This parameter can be any value of @ref GPIO_pins_define */

  GPIOSpeed_TypeDef GPIO_Speed;  /*!< Specifies the speed for the selected pins.
                                      This parameter can be a value of @ref GPIOSpeed_TypeDef */

  GPIOMode_TypeDef GPIO_Mode;    /*!< Specifies the operating mode for the selected pins.
                                      This parameter can be a value of @ref GPIOMode_TypeDef */
}GPIO_InitTypeDef;

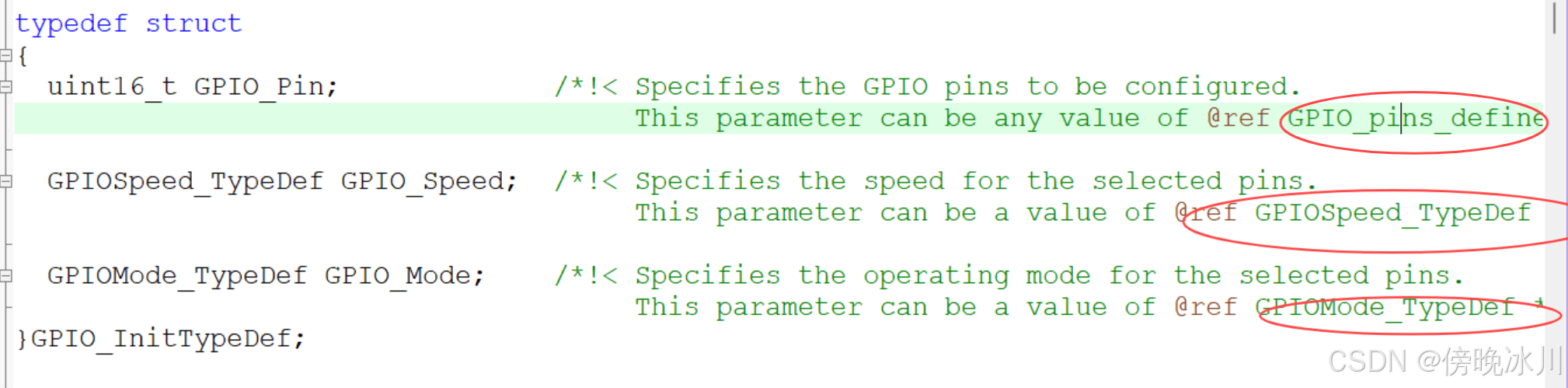

选中圈圈Ctrl+F就可以跳转到结构体赋值

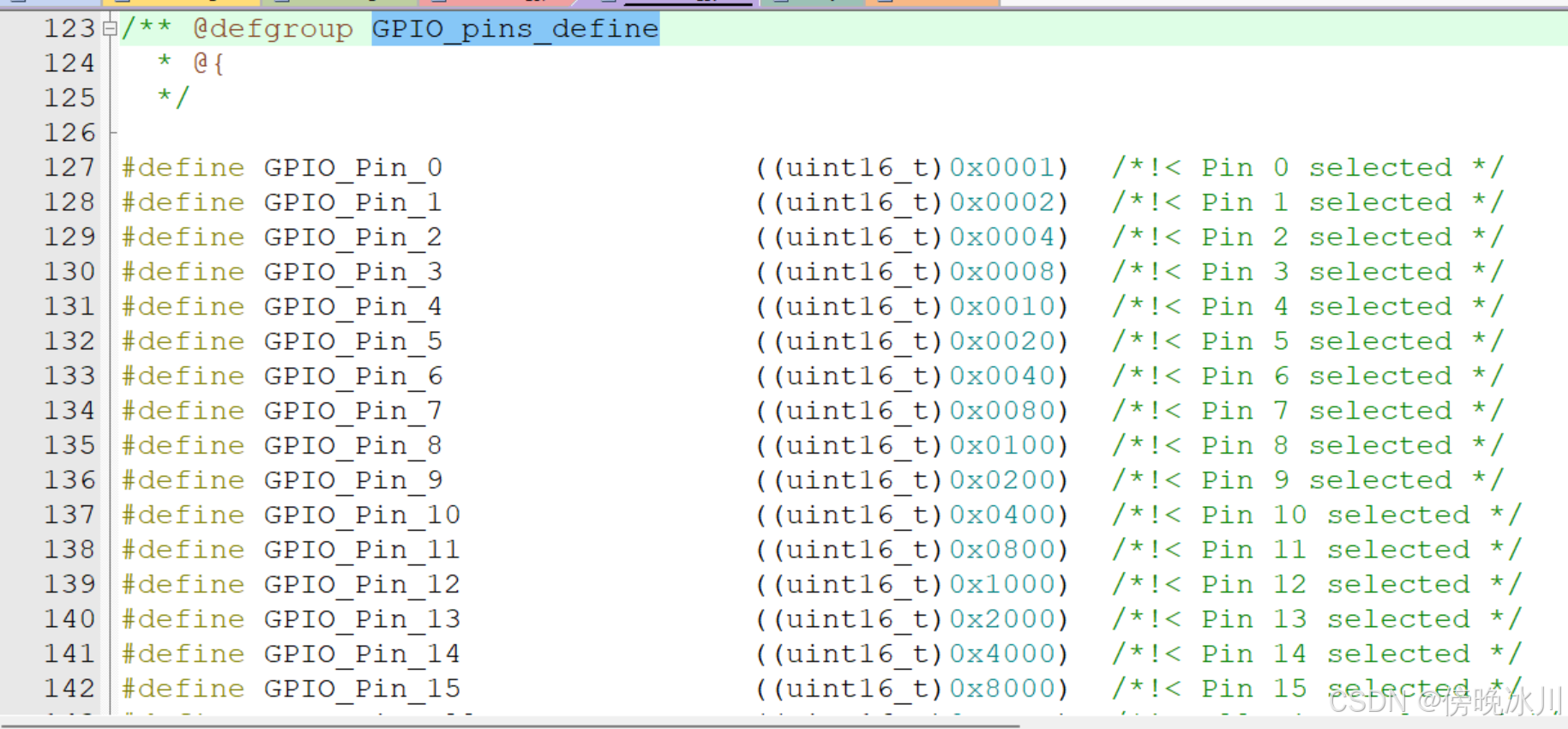

端口选择 GPIO_Pin

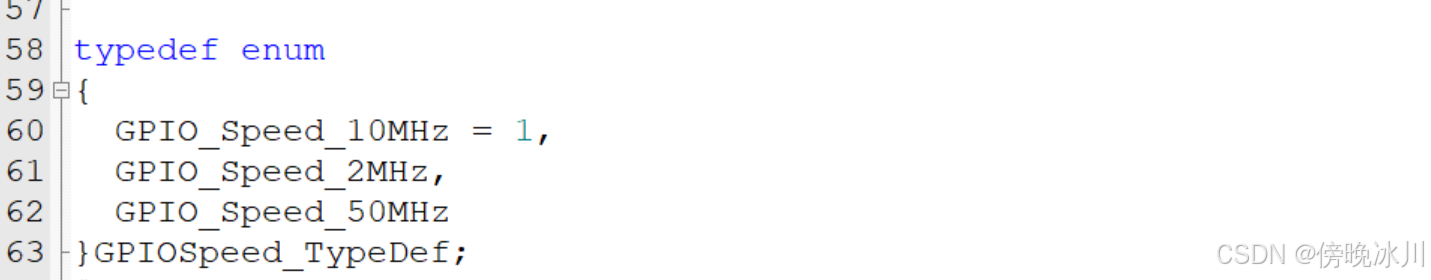

 最大频率选择

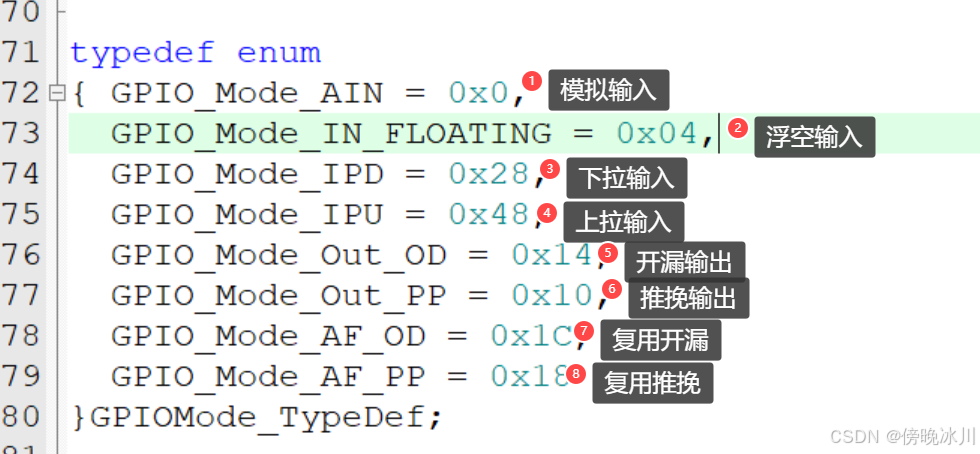

 配置模式枚举

参数解释：

步骤三：使用输出或者输入函数控制GPIO口

void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

作用：清除所选数据端口位。对某个端口写0，置低电平，点亮LED

 类似的还有：GPIO_SetBits函数，设置所选数据端口位，同样的用法，只不过这个函数是写1，置高电平，灭灯。

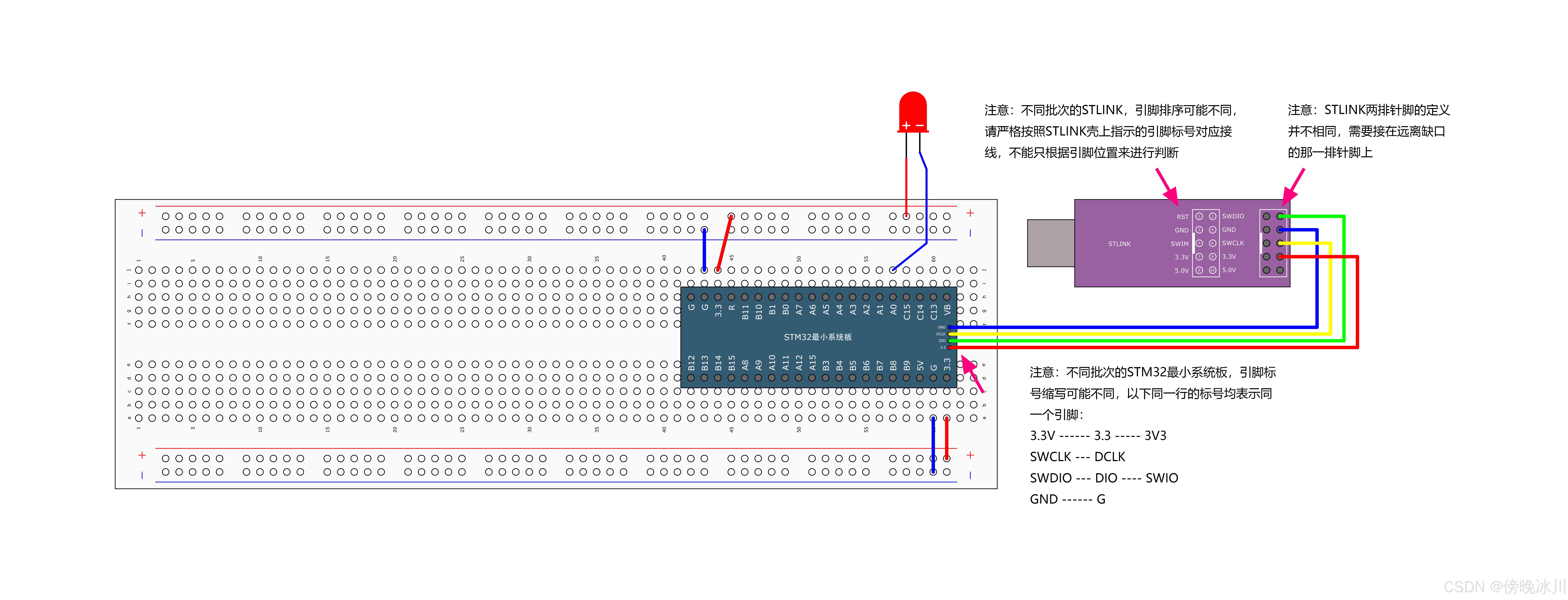

接线图：

点亮LED完整代码：

#include "stm32f10x.h"                  // Device header

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	GPIO_ResetBits(GPIOA, GPIO_Pin_0);

	while(1)
	{

	}
}

 二、LED闪烁

 使用RCC开启GPIO的时钟和使用GPIO_Init函数初始化GPIO跟前面的一样

GPIO_WriteBit();函数

 点亮LED除了用GPIO_ResetBits();函数，还有GPIO_WriteBit();函数，这里介绍后者

 void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal)

作用： 设置或清除所选数据端口位。

 参数说明：

完整代码： ①

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	while(1)
	{
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
		Delay_ms(500);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
		Delay_ms(500);
	}
}

法②： 使用前面讲的方法

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	while(1)
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_0);//置低电平
		Delay_ms(500);
		GPIO_SetBits(GPIOA, GPIO_Pin_0);//置高电平
		Delay_ms(500);
	}
}

③：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	while(1)
	{
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)0);//强制类型转换，把0转换为BitAction的枚举类型
		Delay_ms(500);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)1);//强制类型转换，把1转换为BitAction的枚举类型
		Delay_ms(500);
	}
}

三、LED流水灯

  因为我们这里连接的都是GPIOA的端口，所以外设时钟不用变。

而初始化端口前只是初始化了P0口，LED闪烁要用到P0~P7口，所以要初始化P0~P7口，可以使用按位或方法进行操作， 例如：

除了这里可以用按位或操作， 前面介绍的RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);和GPIO_SetBits(GPIOA, GPIO_Pin_0);函数的GPIO也可以用按位或方式。

这里为了方便，可以直接使用GPIO_Pin_All把16个端口全部配置成推挽输出模式。

GPIO_Write（）；函数

主循环while使用到void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal) 函数

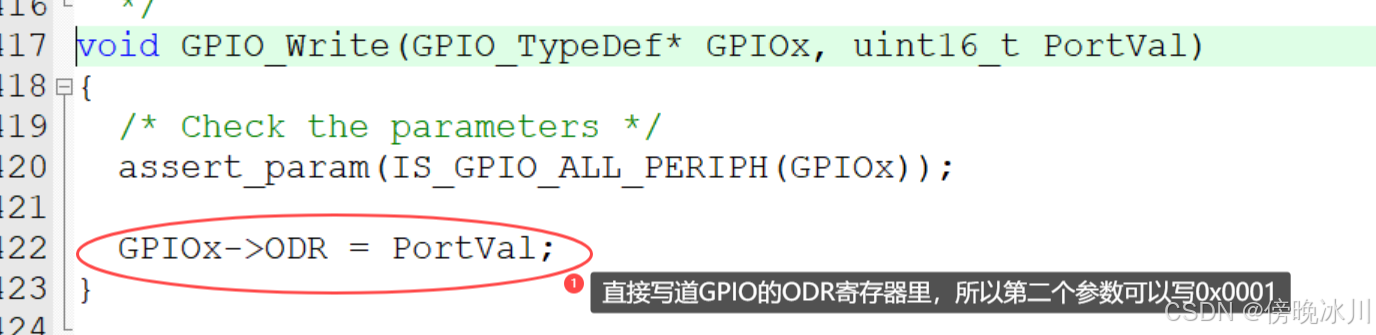

void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal)

作用： 将数据写入指定的GPIO数据端口。

参数说明：

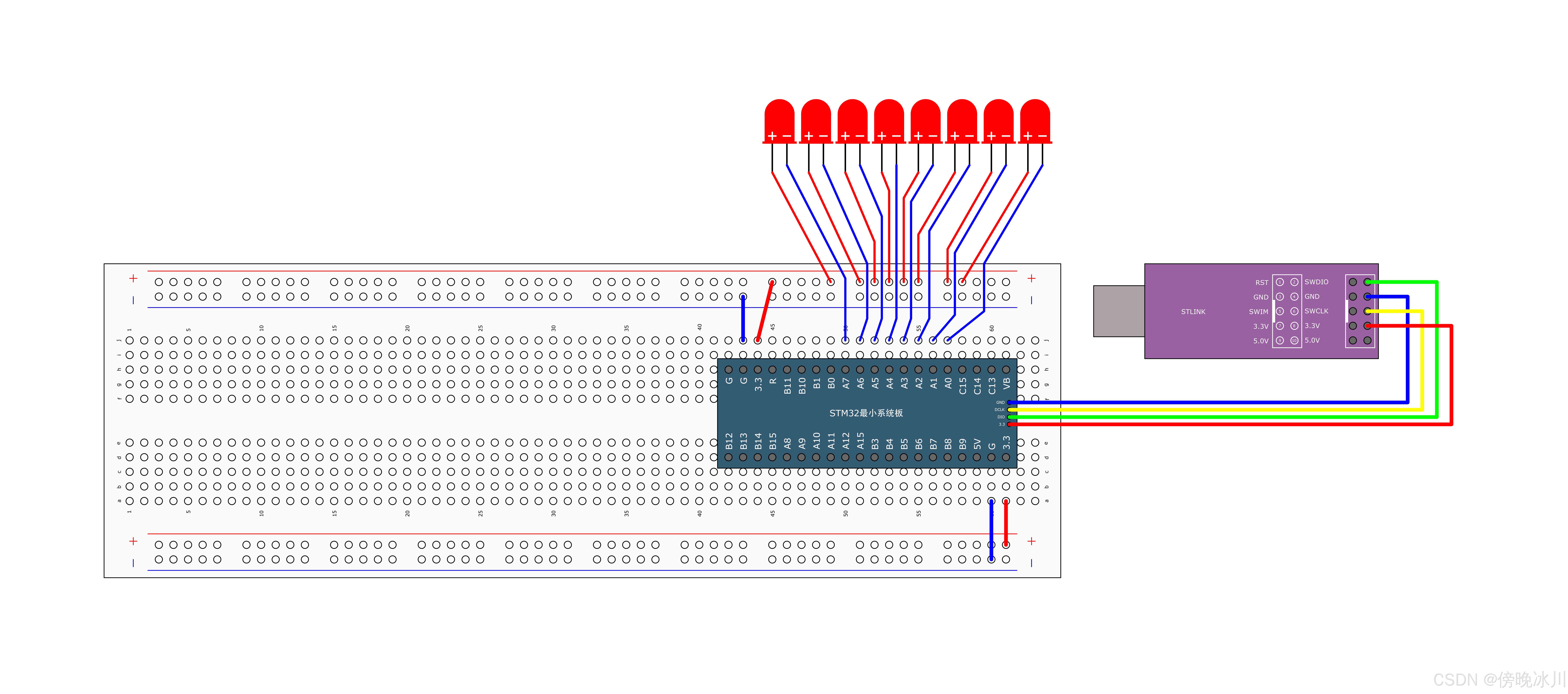

接线图：

 完整代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_All; //初始化16个端口
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);


	while(1)
	{
		//因为C语言不支持直接写二进制，所以要转换为十六进制，且低电平点亮，所以要取反
		GPIO_Write(GPIOA,~0x0001);//0000 0000 0000 0001 /第一个LED点亮，其他的熄灭
		Delay_ms(100);            //对应PA0~PA15，从右至左依次
		GPIO_Write(GPIOA,~0x0002);//0000 0000 0000 0010
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0004);//0000 0000 0000 0100
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0008);//0000 0000 0000 1000
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0010);//0000 0000 0001 0001
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0020);//0000 0000 0010 0000
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0040);//0000 0000 0100 0000
		Delay_ms(100);
		GPIO_Write(GPIOA,~0x0080);//0000 0000 1000 0000
		Delay_ms(100);
	}
}

四、蜂鸣器

给PB12置低电平，蜂鸣器响，置高电平，蜂鸣器不响。

时钟：用PB口，所以用GPIOB

输出模式 ：还是推挽输出，频率还是GPIO_Speed_50MHz

端口：PB12 -->GPIO_Pin_12

 初始化：GPIO_Init(GPIOB,&GPIO_InitStruct);

接线图：

完整代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能（开启）或失能（关闭）APB2外设时钟

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStruct);


	while(1)
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_12); //设低电平0，响
		Delay_ms(100);
		GPIO_SetBits(GPIOB, GPIO_Pin_12); //设高电平1，不响
		Delay_ms(100);
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);
		Delay_ms(100);
		GPIO_SetBits(GPIOB, GPIO_Pin_12);
		Delay_ms(700);
	}
}

 感谢观看，有错望兄弟们指出。
