DS3231老化寄存器的作用

卓晴 2025-06-06 12:01:05
简介老化寄存器

DS3231老化寄存器



01 DS3231老化时钟信号


一、前言

  在之前测试了DS3231这款时钟芯片, 但是在其中对老化寄存器对输出频率进行补偿实验中, 并没有看到补偿的效果。  在 B站的朋友留言, 建议对芯片寄存器修改之后, 应该启动温度转换。  这样才能够看到老化寄存器修改后时钟频率变化的效果。 下面对此进行测量一下。

G3M1738632125_1920_1080.MP4|_-3

二、测试结果

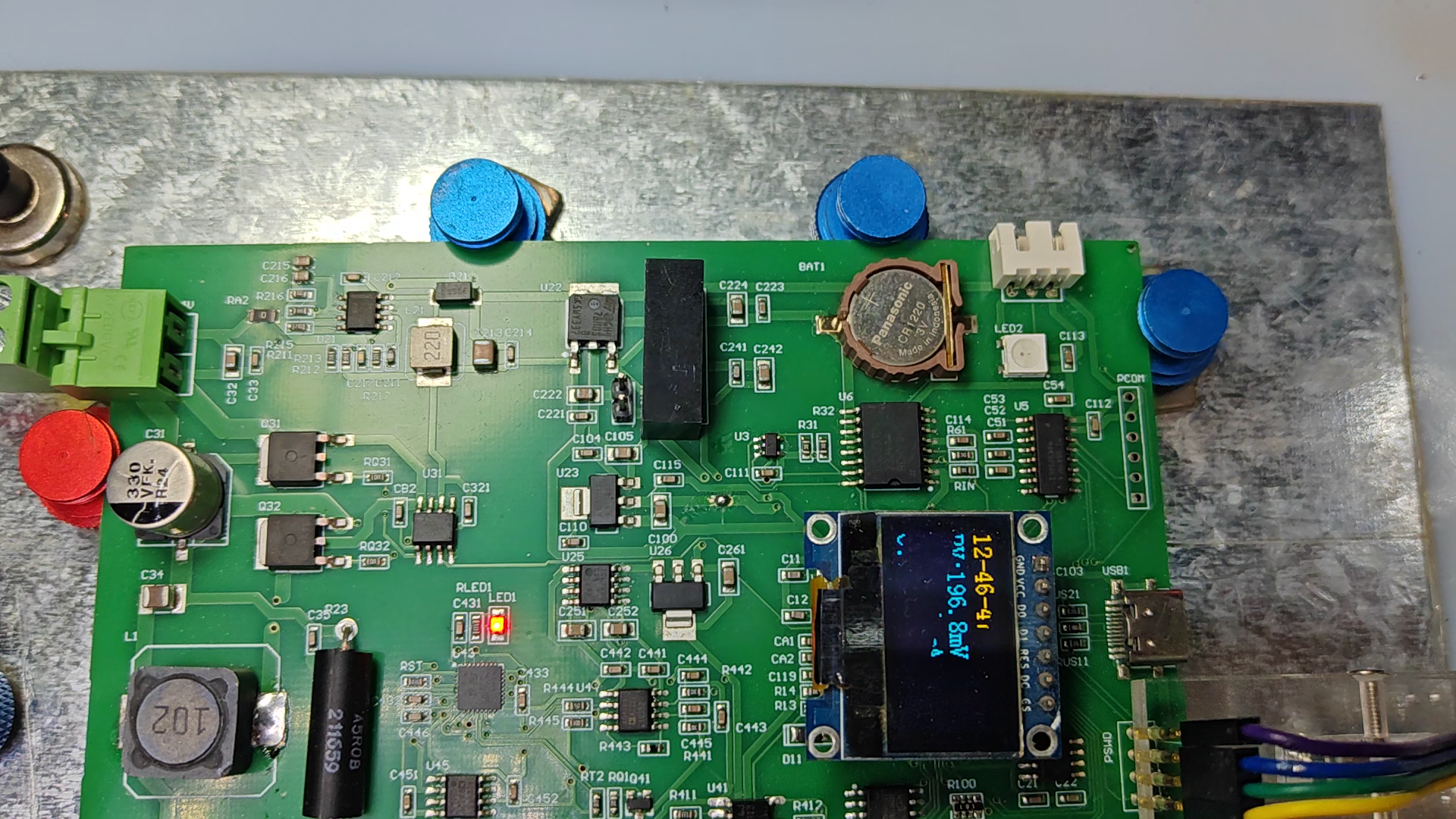

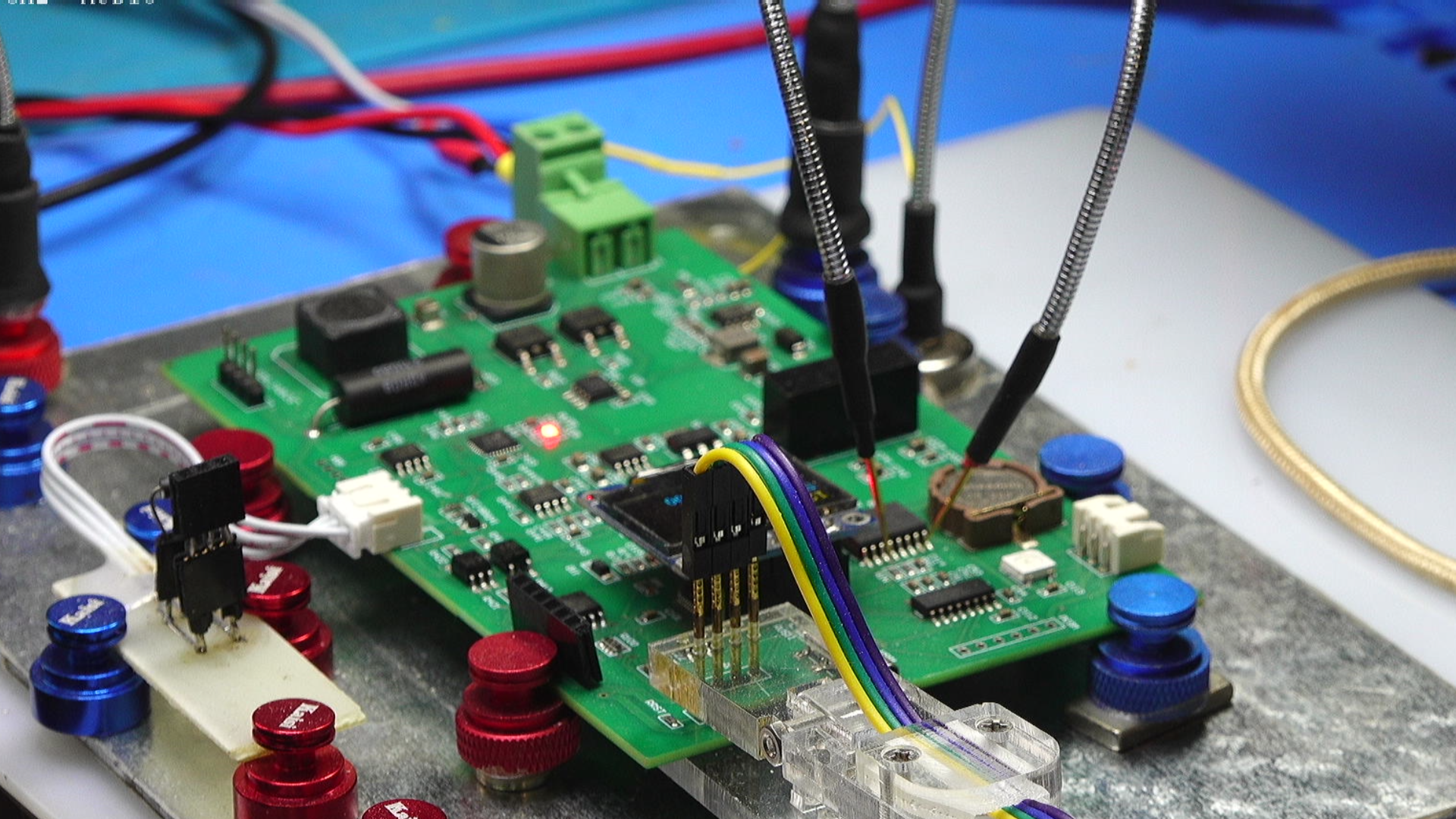

  这是一块之前设计的电路板。  上面集成DS3231, 就在这个电路板上,  对DS3231进行测试。

G3M1738632752_1920_1080.MP4|_-3

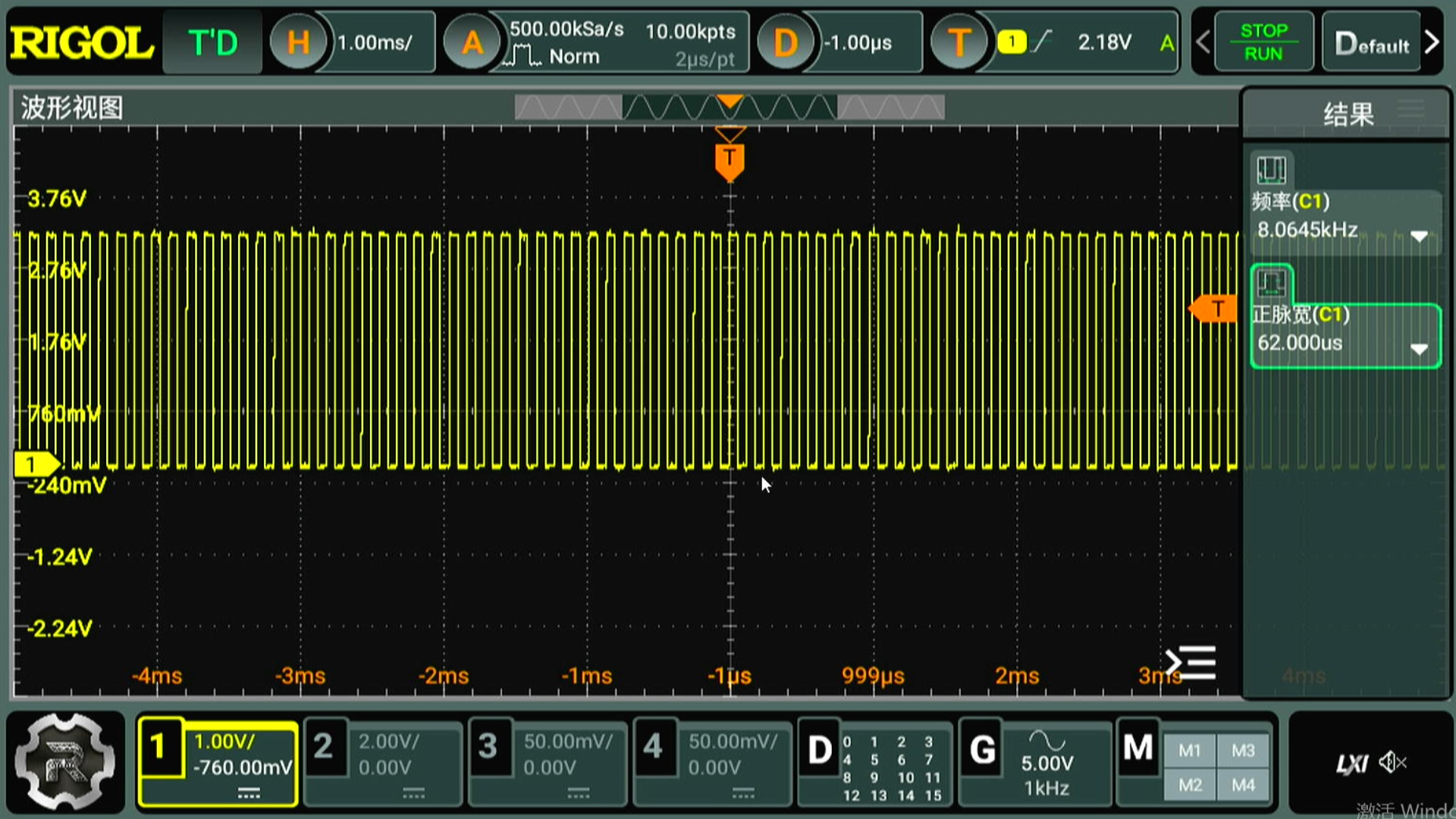

  使用示波器测量DS3231第三中断管脚输出的方波信号,  软件设置它的频率为 1024Hz,  利用这个信号可以测量DS3231内部的32.768kHz的频率变化。

G3M1738633532_1920_1080.MP4|_-3

▲ 图1.2.1  DS3231 输出的 1024Hz的方波信号

▲ 图1.2.1 DS3231 输出的 1024Hz的方波信号

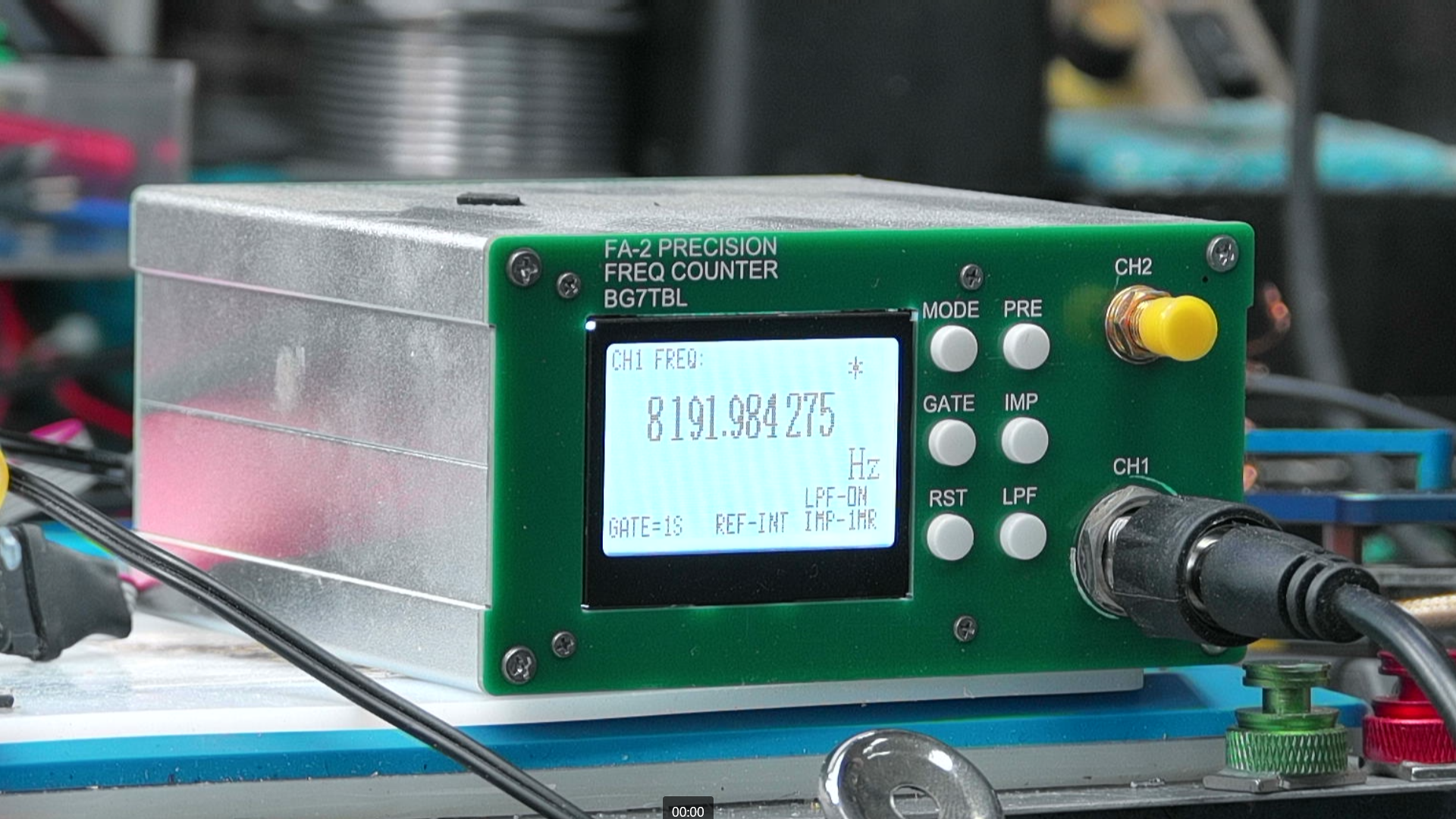

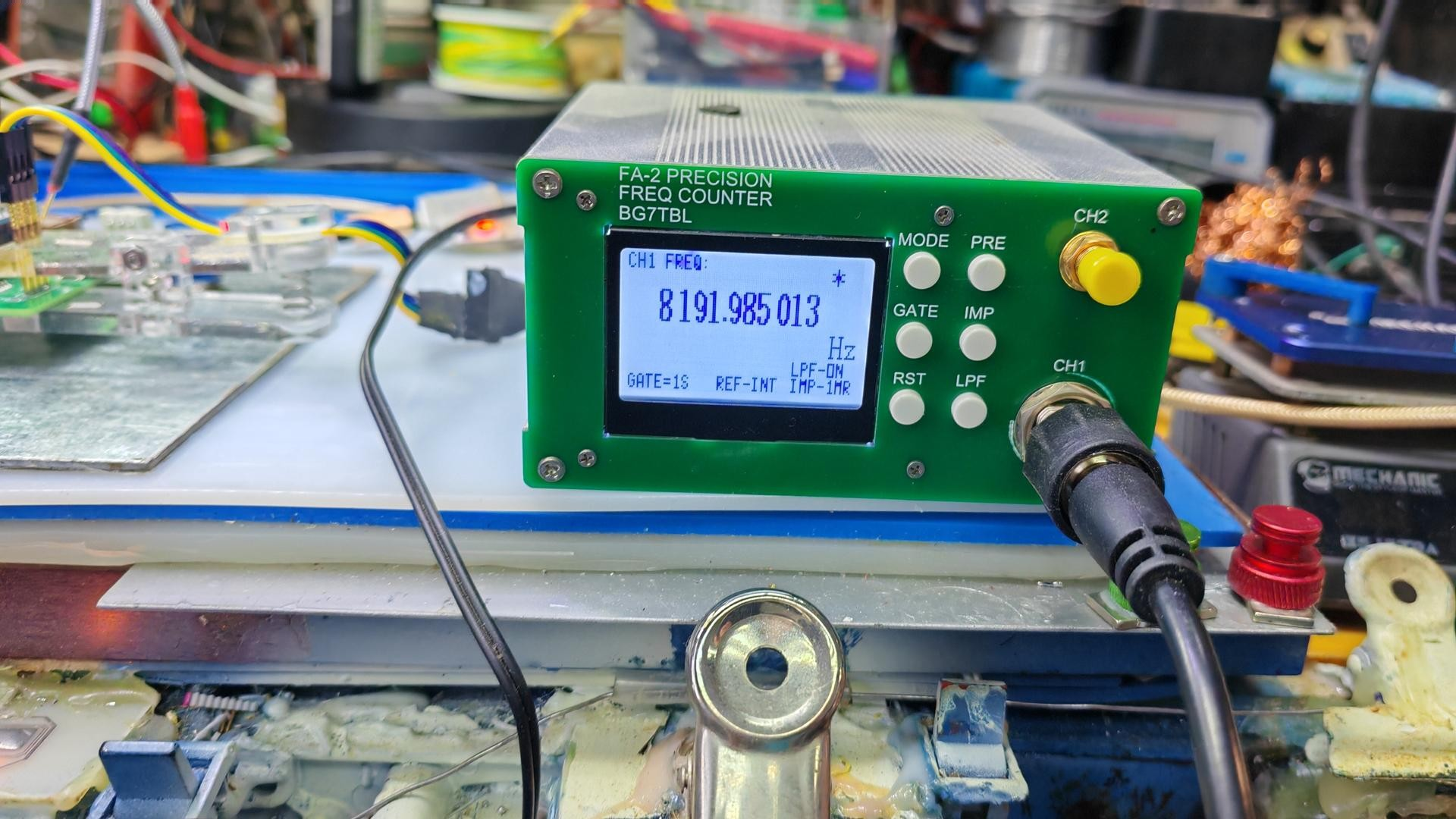

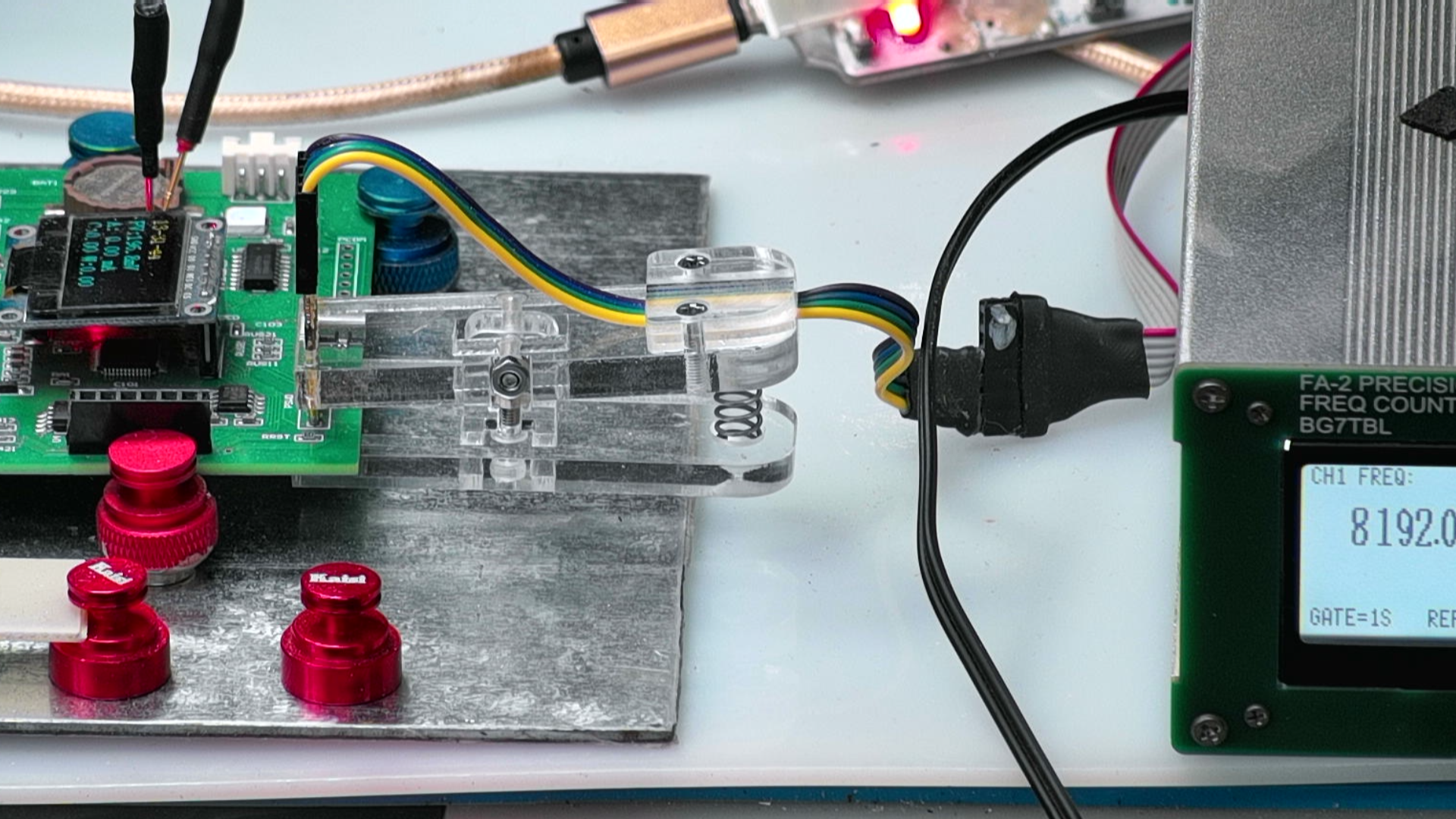

  为了提高测量精度, 将输出方波信号的频率提高到 8192Hz,  使用 FA-2 频率计测量这个信号的频率。  这个频率计是我手边精度最高的频率测量设备了。 可以看到现在DS3231输出的信号频率基本上变化在**千分之一赫兹*。

G3M1738634233_1920_1080.MP4|_-3

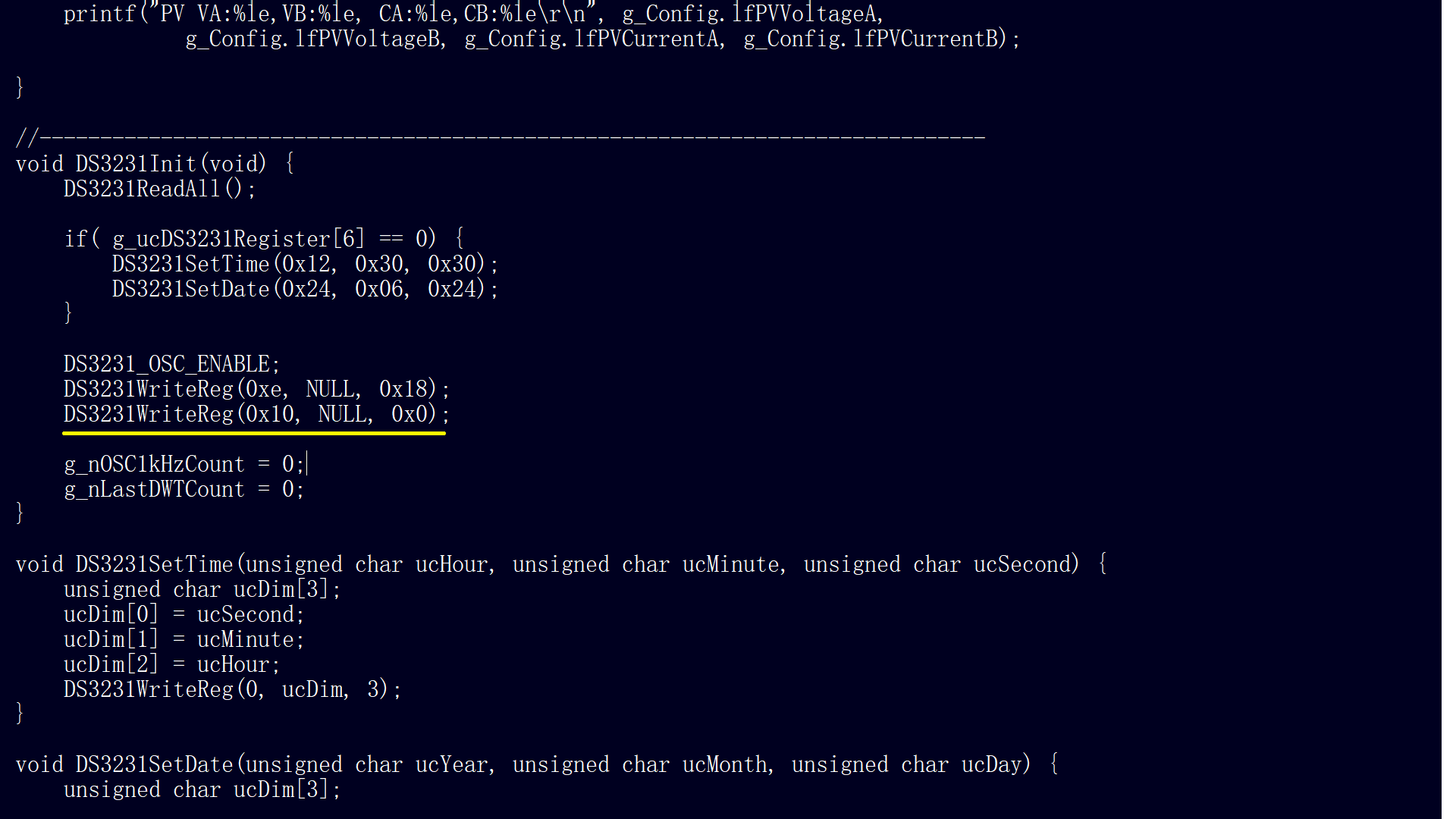

  首先,  在老化寄存器设置数值为 0 时,  测量输出的频率为 8191.9842Hz。 修改老化寄存器,  将其修改为7F,  然后 开启温度转换。  之前一直没有做这个手工温度转换。  此时, 测量频率变化为8191.9393Hz, 比之前小了0.0449Hz。  接下来,  将老化寄存器的数值修改为 FF,  最高位是符号位,  此时, 对应的输出频率为 8191.9853Hz

G13M1738634807_1920_1080.MP4|_-13

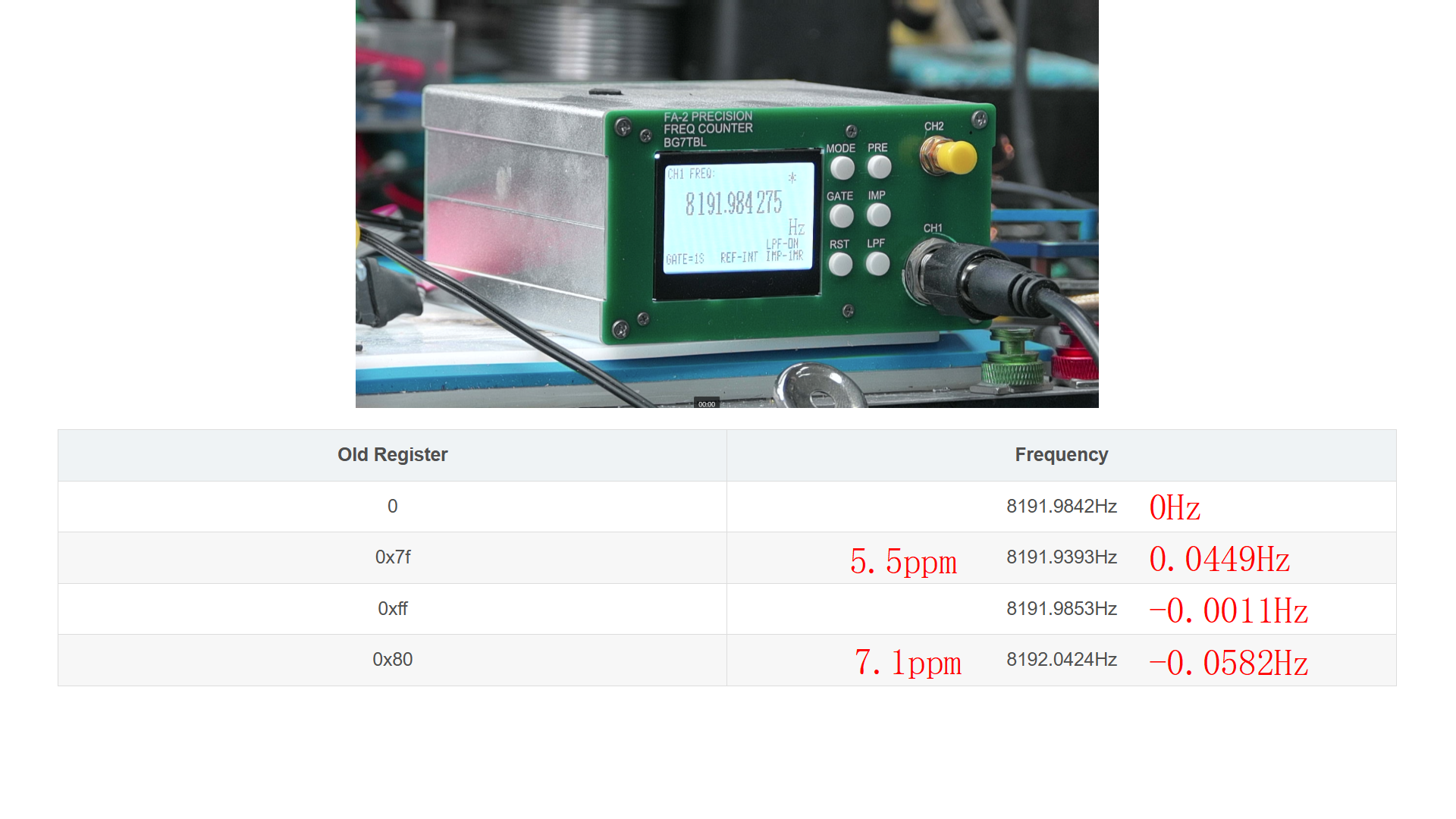

Old RegisterFrequency
08191.9842Hz
0x7f8191.9393Hz
0xff8191.9853Hz
0x808192.0424Hz

  最后,  将老化寄存器的数值修改为 80, 输出频率上升到 8192.042Hz。  由此可见, 通过手工开启温度转换, 的确,老化寄存器的数值可以改变DS3231的内部频率,  该寄存器数值为有符号8位整数。 该数值越大, 内部震荡频率越小,  最大可以将频率数值变化 百万分之七左右。

G6M1738635306_1920_1080.MP4|_-6


  结 ※


  文测试了时钟芯片DS3231中的老化寄存器对于时钟频率的影响。  需要在修改寄存器数值之后, 启动内部温度转换才能够产生效果。 最大可以将频率变化超过 7个ppm。  最后感谢B站的朋友给出的建议, 最终帮助我解开了前面遇到的困惑。

G3M1738635504_1920_1080.MP4|_-3
  也反应了我对于DS3231技术文档没有仔细完全阅读。
