教程 | i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

WPG大大通 2025-03-23 00:01:03
简介教程 | i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

本文介绍 i.MX RT1180 EtherCAT digital io DEMO 搭建，Master 使用 TwinCAT ，由于步骤较多，分为上下两篇，欲查看上篇可点击：i.MX RT1180 ECAT_digital_io DEMO 搭建（一）。本文为第二篇，主要介绍 TwinCAT 配置。

1. 打开 TwinCAT 软件，新建工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

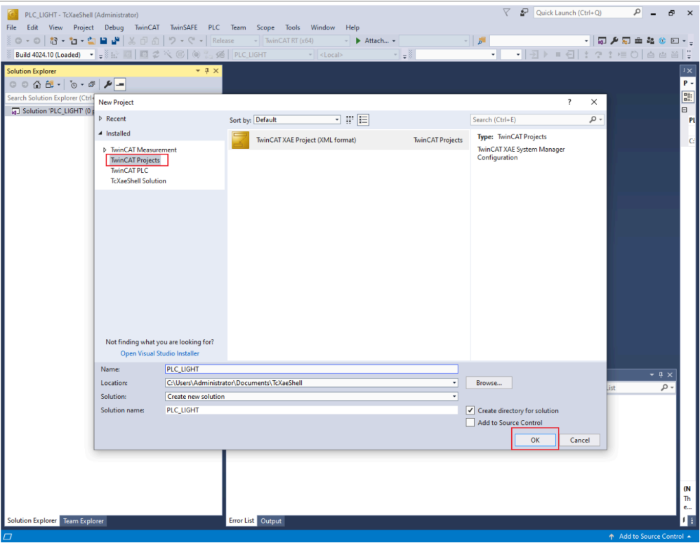

选择 TwinCAT Project

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

2. 扫描从机设备

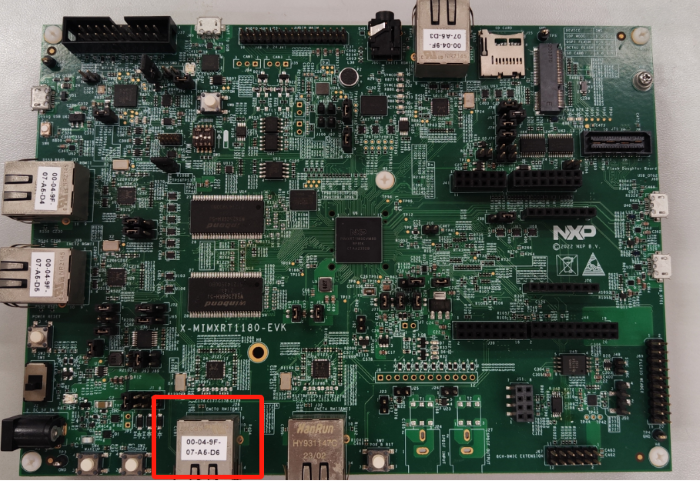

将板子上电，通过网线与电脑连接，EVK 网口使用 J28

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

扫描设备

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

注：弹窗点击确定即可

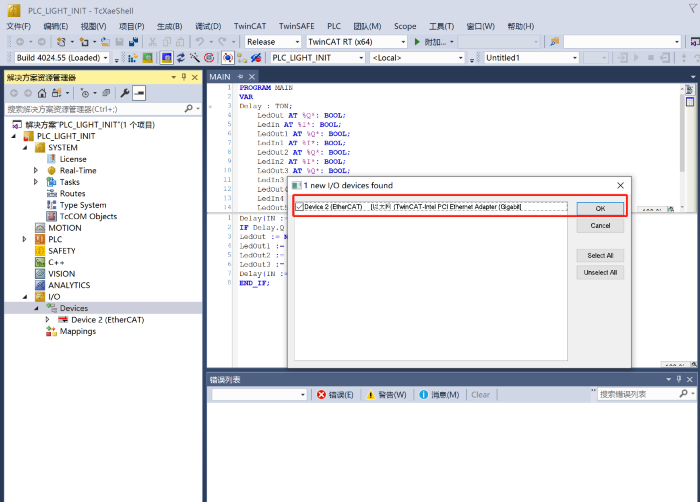

扫描到设备后点击 OK

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

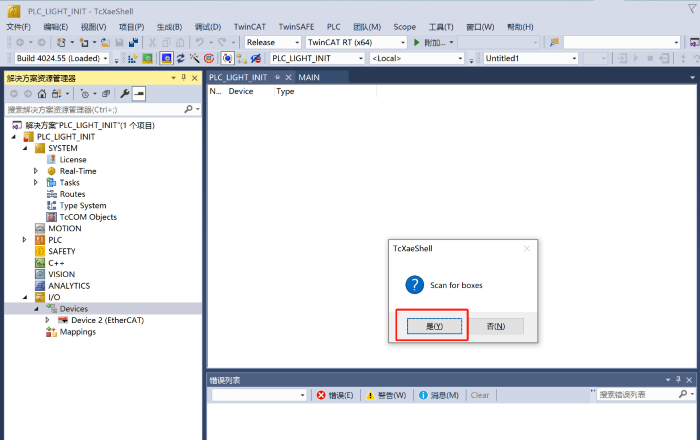

这里点击“是”

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

3. EEPROM Update

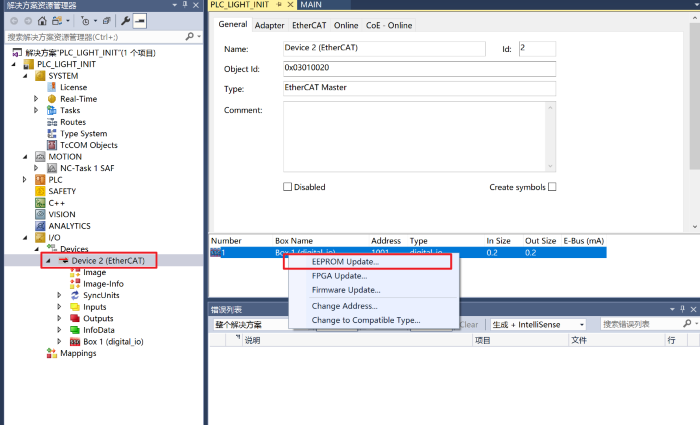

EVK EEPROM 默认是没有从机数据的，所以需要通过主机更新，右键选择更新

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

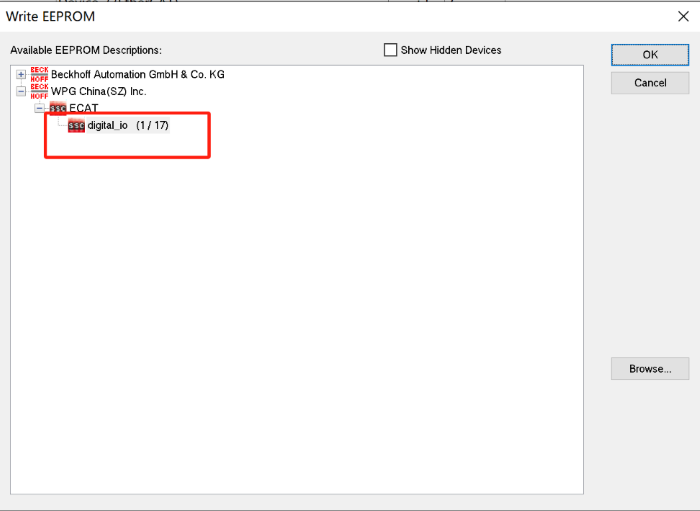

选择 SSC Tools 生成的 .xml 文件

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

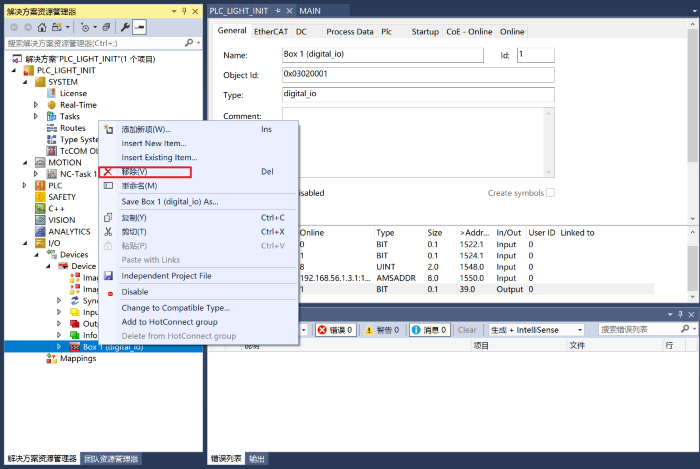

将 BOX1 删除

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

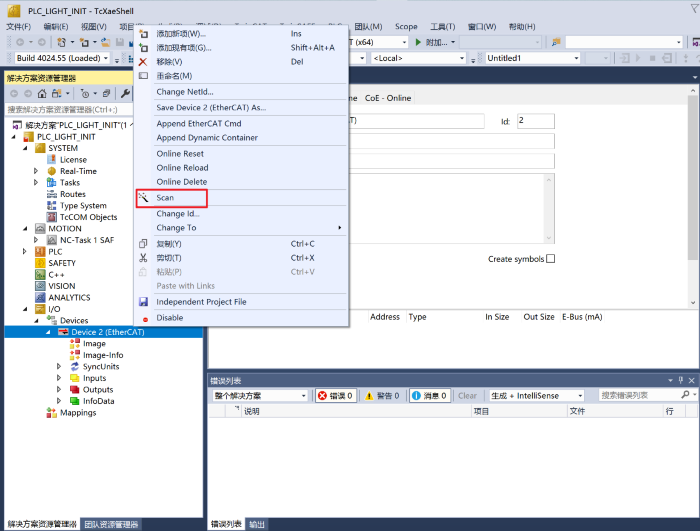

重新扫描，得到 digital_io 设备

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

 4. PLC 配置

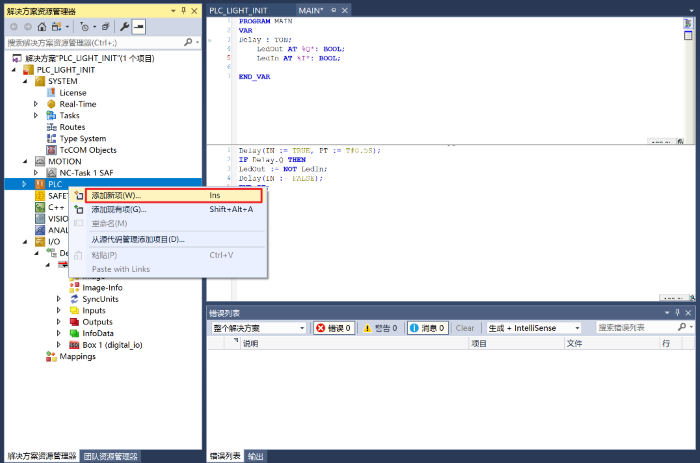

新建 PLC 工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

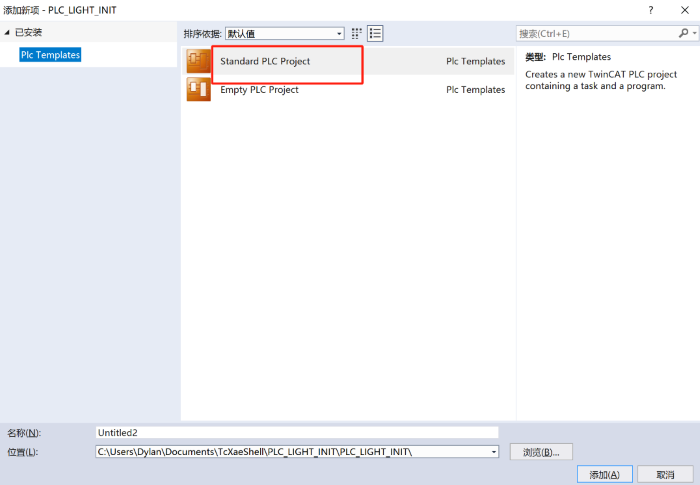

选择标准工程

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

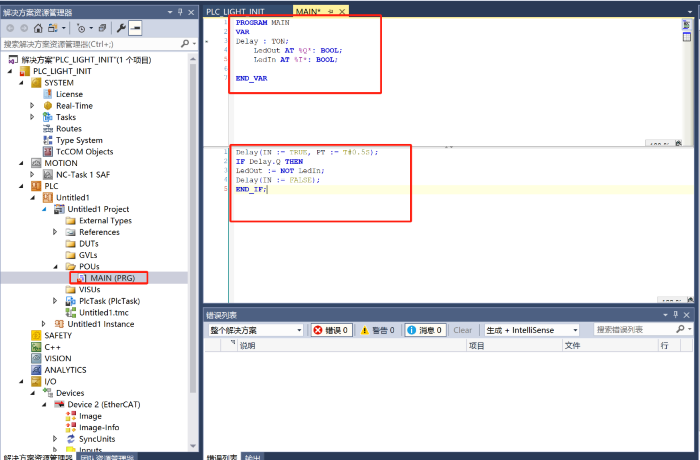

5. 编写 PLC 代码

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

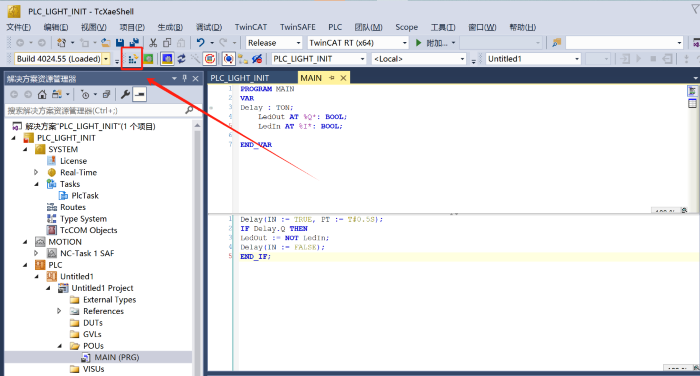

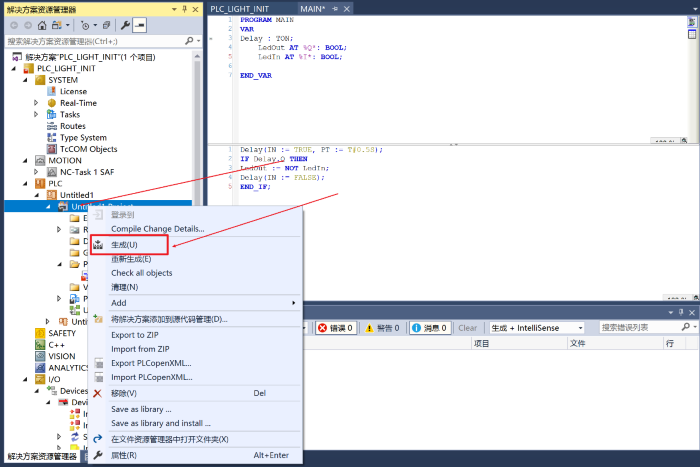

编译

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

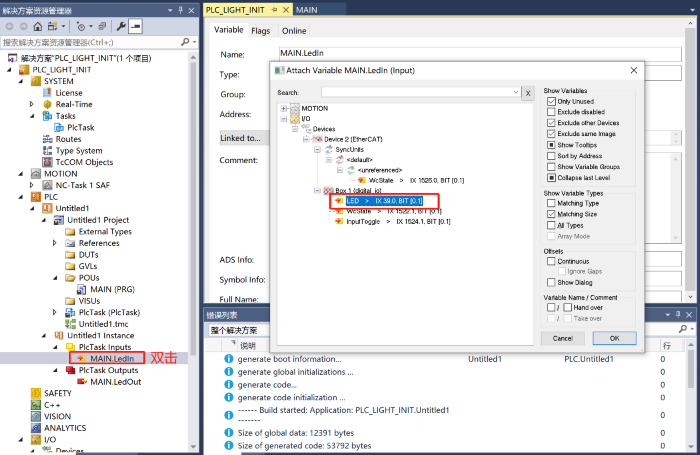

链接输入变量

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

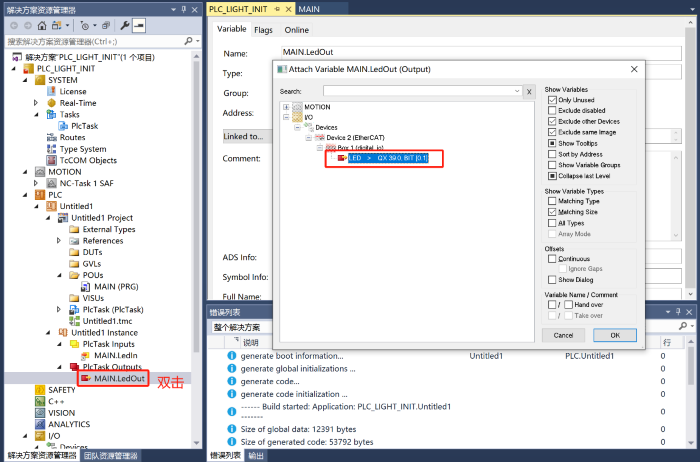

链接输出变量

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

 6. 运行 PLC 代码

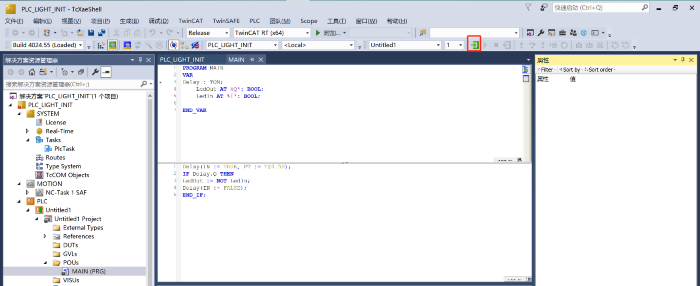

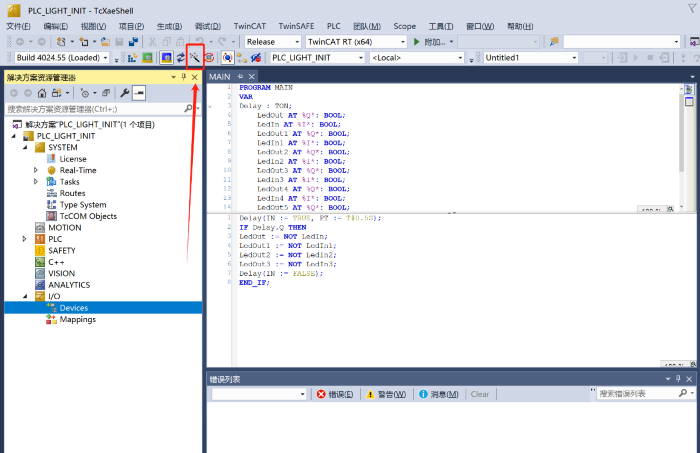

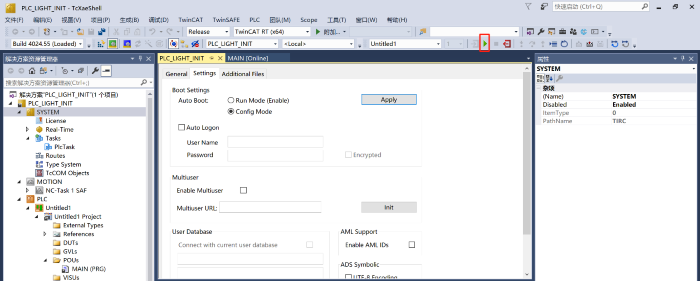

点击 active configuration 快捷键

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

点 login

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

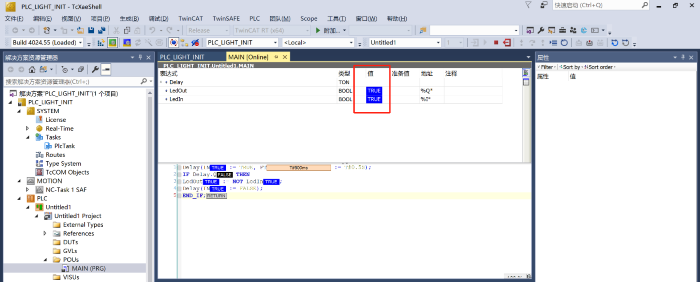

点击运行

正常运行时可以看到板子上的 LED D6 在闪烁，TwinCAT 可以观察对应的电平变化

i.MX RT1180 ECAT_digital_io DEMO 搭建（二）

参考资料：《ECAT_Digital_IO_Example_User_Guide》
