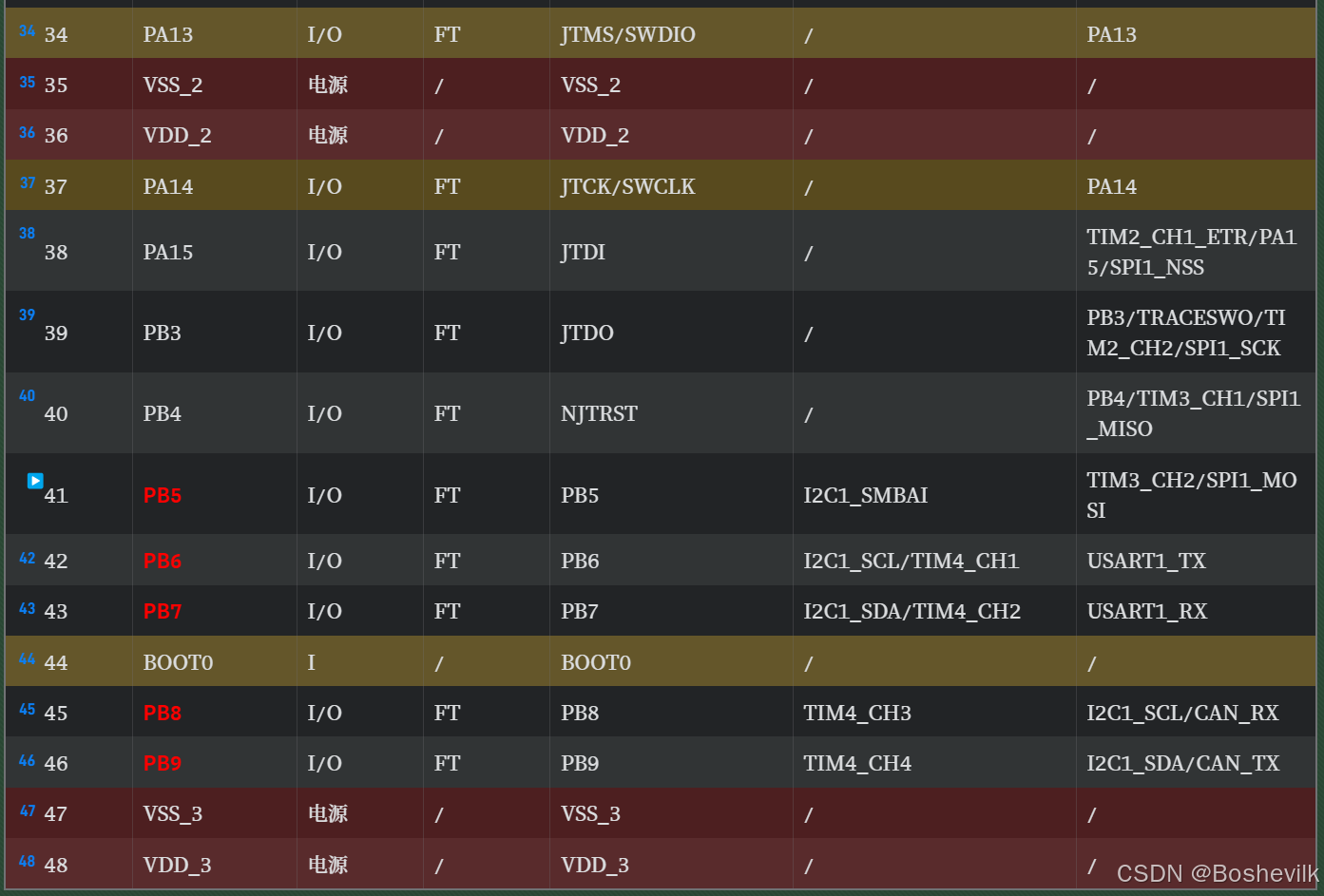

流水灯实验需要用到多个引脚，所以我们要清楚哪些引脚可用，哪些引脚不可用，以下是STM32f103c8t6的引脚功能和复用功能，其中PB2，PA13，PA14，PA15，PB3，PB4有特殊功能



这里，我们使用PA0,PA1,PA2,PA3,PA4,来控制led灯的亮灭。
先将导线连接。如下图
注意，led灯的长脚为正极，短脚为负极。
如图：

分析：长脚由芯片引脚控制，短脚接电源负极，即当引脚输出高电平时，led亮，当引脚输出低电平时，灭。故使用推挽输出模式。

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
int main(void){
	//先开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	//定义结构体
	GPIO_InitTypeDef GPIO_Init_Struct;
	//赋值
	GPIO_Init_Struct.GPIO_Mode = GPIO_Mode_Out_PP ;//使用推挽输入输出
	GPIO_Init_Struct.GPIO_Pin = 0x1F;//将pa0，1，2，3，4全部开通
	GPIO_Init_Struct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOA ,&GPIO_Init_Struct);

    //实现流水灯操作,led正极连接引脚，负极接地，使用推挽输出，即将数据寄存器写入1，引脚输出高电平，点亮led，反之熄灭。
	uint16_t val = 0x0010;//这里初始化一个数
	while(1){
		for(int i = 0; i < 5; i++){
			//循环点亮PA0-4
			GPIO_Write(GPIOA, val);
			val >>= 1;//将val右移一位
			Delay_Ms(100);
		}
		val = 0x0010;//再将val初始化
    }
}

这里有个难点，即val右移一位代表什么意思
0x0010展开即0000 0000 0001 0000，代表我要将PA4引脚的数据输出寄存器写1，即PA4引脚输出高电平，其他引脚输出低电平，那么就会点亮连接PA4引脚的LED灯，其他的LED灯熄灭。
右移一位即变为 0000 0000 0000 1000，代表我要将PA3引脚的数据输出寄存器写1，即PA4引脚输出高电平，其他引脚输出低电平，那么就会点亮连接PA3引脚的LED灯，其他的LED灯熄灭。
。。。
一直循环5次，依次点亮剩余灯。
由于在while循环内部，所以这样的操作一直会执行。造成流水灯的现像。
